Hm... Marko je na ETF-u imali jos ko?
Imam grejac sa elektronskim termostatom koji jako lepo radi sa bili KOJIM i bilo KAKVIM grejacem. Cak i najjadniji tursi grejac drzi konstantnu temperaturu. Tj grejac radi kako radi ali je zato elektronski tremostat tu da presece svako prekoracenje zadate temperature.
Termostat je uradjen bez ispravljaca, znaci jako malih dimenzija i plocica moze da stane u standardnu epruvetu. Jedini problem za njegovo kopiranje je izbrisana oznaka na jednom tranzistoru.
Pa ako se neko razume u elektroniku i spreman je da pokusa da provali citavu semu naka mi se javi na mail.
__________________ Cira
It's nice to be important but it's more important to be nice.
|
Povratak na vrh strane  |
|
|
Blue Zaslužni član


Član od: 06.02.2003
Srbija Poruka: 800 Pol: Muški
|
Poslato: 08.02.2003 u 02:03 | IP Prijavljen
|
|
|
Evo mogu ja, ako nishta nisi uradio, javi se na mail pa da se dogovorimo neshto... :)
|
Povratak na vrh strane  |
|
|
Cira Administrator


Član od: 13.01.2003
Srbija, Beograd Poruka: 3386 Pol: Muški
|
Poslato: 08.02.2003 u 02:26 | IP Prijavljen
|
|
|
Vazi!
Skeniracu i poslati plocicu sa obe strane.
__________________ Cira
It's nice to be important but it's more important to be nice.
|
Povratak na vrh strane  |
|
|
Blue Zaslužni član


Član od: 06.02.2003
Srbija Poruka: 800 Pol: Muški
|
Poslato: 28.02.2003 u 01:17 | IP Prijavljen
|
|
|
Pa kamo ta plochica, nachekah se ja? :)
|
Povratak na vrh strane  |
|
|
Vedran Zaslužni član


Član od: 13.01.2003
Hrvatska, Zagreb Poruka: 173 Pol: Muški
|
Poslato: 28.02.2003 u 02:10 | IP Prijavljen
|
|
|
ma vidi mafije jedne u underground aktivnostima zatečene!!!
jedna stvar mi nije jasna- stalno kudite Turske grijače- a Turska, kao ono, razvijena država, pa što ne znaju ni pošteni grijač napravit!? Lapani...
Frendu je neki dan pukao (staklo dok je bio u vodi) Hagenov Tronic od 300W...preporuka je-izbjegavati i Hagen-Tronici propuštaju vodu
|
Povratak na vrh strane  |
|
|
Cira Administrator


Član od: 13.01.2003
Srbija, Beograd Poruka: 3386 Pol: Muški
|
Poslato: 28.02.2003 u 02:17 | IP Prijavljen
|
|
|
Zato sto rade fuserski.
Kod Turskih grejaca problem je bimetal koji cas posla oksidira i zalepi i napravi riblju corbu u akvarijumu.
Drugi problem je zavrtanj kojim se ragulise temperatura. Ako je plastican ili je fabricki kriv ili se od toplote brzo iskrivi pa je kasnija promena temperature velika kocka. Mali pomeraj donosi velike promene u + ili - i nema pravila!!!
Rezultat je ili hladan ili pretopao akvarijum.

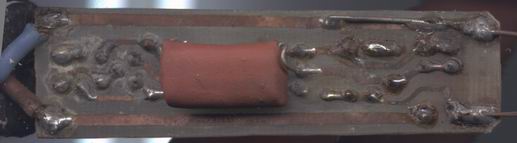

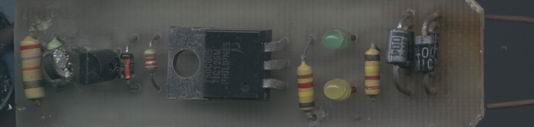

Evo plocica a poslacu i semu stampe u Corelu.


__________________ Cira
It's nice to be important but it's more important to be nice.
|
Povratak na vrh strane  |
|
|
Blue Zaslužni član


Član od: 06.02.2003
Srbija Poruka: 800 Pol: Muški
|
Poslato: 28.02.2003 u 02:26 | IP Prijavljen
|
|
|
Pa bre, ja nishta ne vidim ovde:)
Krupnije malo to:)
I svetlije ako moze:)
Ajde, poshalji sve shto mozesh, pa cemo valjda neshto uraditi...
Mozesh i na mail, sve jedno...
|
Povratak na vrh strane  |
|
|
Cira Administrator


Član od: 13.01.2003
Srbija, Beograd Poruka: 3386 Pol: Muški
|
Poslato: 28.02.2003 u 02:45 | IP Prijavljen
|
|
|
Ma poslacu semu spremnu za stampu samo je potrebno da neko uradi stampu i proveri da li bilo kakvi tranzistor moze da posluzi ili je u pitanju neki posebni jer je samo sa njega skinuta (izgrebana) oznaka. Sve ostale oznake i velicine su mi poznate.
__________________ Cira
It's nice to be important but it's more important to be nice.
|
Povratak na vrh strane  |
|
|
Blue Zaslužni član


Član od: 06.02.2003
Srbija Poruka: 800 Pol: Muški
|
Poslato: 28.02.2003 u 10:40 | IP Prijavljen
|
|
|
Pa teshko bash da ce da moze bilo koji, a sem toga, koliko ja vidim, to ne mora ni da bude tranzistor...
|
Povratak na vrh strane  |
|
|
Dale Član


Član od: 09.05.2003
Hrvatska Poruka: 13 Pol: Muški
|
Poslato: 22.09.2003 u 08:33 | IP Prijavljen
|
|
|
dali je tko napravio elektronski termostat ili ima netko neku bolju shemu?
__________________ dale
|
Povratak na vrh strane  |
|
|
Marcus Zaslužni član


Član od: 19.01.2003
Srbija, Beograd Poruka: 751 Pol: Muški
|
Poslato: 13.10.2003 u 04:35 | IP Prijavljen
|
|
|
Evo je sema temperaturnog relea... Predpostavljam da je tranzistor isti kao i na ovoj semi.. tj. BC556 S tim da ova sema mora da se napravi tako da moze da stane u epruvetu.. Dok je ona napravljena tako. Jedino mi nije jasno gde se sad na tom termostatu ili releu podesava tacna vrednost temperature.. U ovom slucaju zavisis opet od funkcionisanja termostata ili relea..

Svejedno.. Ja cu da probam da napravim inkubator za pilice sa ovom semom :-) Pa ako neko ima neku ideju.. nek mi predlozi
Interesuje me koji su grejaci pogodni za grejanje vazduha.. da li je potrebna neka vlaga..
|
Povratak na vrh strane  |
|
|
dekip Novi član


Član od: 11.09.2003
Srbija, Beograd Poruka: 3 Pol: Muški
|
Poslato: 15.10.2003 u 22:32 | IP Prijavljen
|
|
|
Markus ova tvoja sema je dosta jednostavna.Inace ja sam na visoj elektrotehnickoj.Na tvojoj semi se zeljena temperatura podesava potenciometrom RV1.ua741 je O.P. i na ovoj semi je on komparator napona,odnosno pojacava razliku napona na ulazu.Kada je napon na invertujucem kraju(2) veci od ulaza 1,na izlazu (6) dobija se -12v,protice struja kroz R3,R4,otvara se tranzistor T1 kroz njega protice struja,pali se led dioda,aktivira se rele,...
Kod Cirinog termostata moze da se ubaci bilo koji tranzistor,ako igra istu ulogu kao i kod tvoje seme,prekidac.Samo treba da se stavi odgovarajuci tip NPN ili PNP.Mada Cira kaze da njegov nema ispravljac,a tvoj ima,tako da mi nije bas jasno kako to funkcionise.
|
Povratak na vrh strane  |
|
|
Marcus Zaslužni član


Član od: 19.01.2003
Srbija, Beograd Poruka: 751 Pol: Muški
|
Poslato: 15.10.2003 u 23:24 | IP Prijavljen
|
|
|
Nisam stigao da analiziram kako sta radi  Moja sema je prilagodjena za napon od 12 V a Cirina za 220V
|
Povratak na vrh strane  |
|
|
Swimmer Član


Član od: 28.09.2003
Hrvatska Poruka: 18 Pol: Muški
|
Poslato: 05.12.2003 u 08:29 | IP Prijavljen
|
|
|
Vezano za Marcusovu shemu - napravio sam i sve radi. Naravno trebalo je napraviti ispravljač za 12V, ali to nije problem sa IC7812,ako treba shema, stavit ću je!
Držanje temperature je odlično, ne bježi ni malo ali...
Shema u ovom obliku ima jednu manu, relej titra, odnosno klapa , zuji kako hoćete, prilikom uključivanja. Problem se lako rješava sa spajanjem otpornika od 2MOhma između točaka 3 i 6 integrirca. Temperatura je i dalje vrlo precizno održavana, a klapanja više nema.
